БП GIGABYTE ODIN GT550W и PRO 550W

СтатьиСистемные блоки и БПБП GIGABYTE ODIN GT550W и PRO 550W


Дата публикации: 2008-06-23
Автор статьи: Антон Воейков
Источник: www.ferra.ru (Оригинал: Перейти)

GIGABYTE ODIN GT550W

Это представитель линейки качественных источников питания средней мощности, ориентированный на достаточно широкую категорию потребителей.

Блок смотрится достаточно элегантно:

Внешний вид GIGABYTE ODIN GT550W

Одной из особенностей, отличающих его от рассмотренного выше ENERMAX, можно назвать способ формирования выходных питающих кабелей. Да, это не совсем «модульная» конструкция, но уже, что называется, «на верном пути».

GIGABYTE ODIN GT550W, выходные низковольтные терминалы

Основной пучок кабелей жёстко вмонтирован в монтажную плату блока питания, а дополнительные питающие шины выведены на разъёмы на задней стенке. Но только ли они? Ан нет! Что-то новенькое привнесла команда конструкторов при проектировании этого блока питания. Посмотрим внимательнее – и увидим пять непривычных разъёмов. Четыре разъёма объединены общей графической рамкой с маркировкой «THERMOMETR» и один – «SYSTEM FAN».

«Что ещё за термометр?» – удивились мы и полезли в коробку смотреть комплектацию.

Сопроводительная комплектация GIGABYTE ODIN GT550W

Да, действительно – помимо прочих соединительных кабелей мы обнаружили четыре выносных термодатчика. Интересно!

Однако это не единственная интересность, которую мы обнаружили в приложении к блоку питания. Дело в том, что серия блоков питания GIGABYTE ODIN начинает линейку принципиально новых, «интеллектуальных» питателей, работоспособность которых контролируется и корректируется специальным программным обеспечением (далее – ПО), находящимся на прилагаемом к блоку питания компакт-диске.

Это дополнительное ПО содержит набор утилит для контроля всех параметров блока питания – напряжений на шинах, температуры с датчиков и скорости вращения вентиляторов – и даже позволяет в некоторых небольших пределах регулировать выходные параметры. Вот для примера несколько скриншотов программы управления:

Утилита P-TUNER, заглавная страница

P-TUNER, регулировка параметров вентиляции

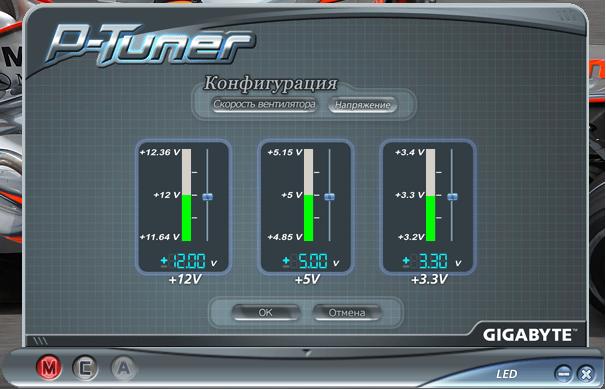

P-TUNER, подстройка выходных напряжений

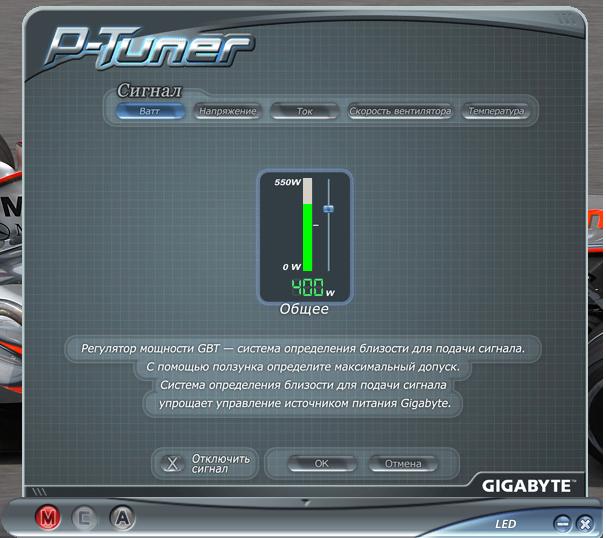

P-TUNER, регулировка аларм-порога

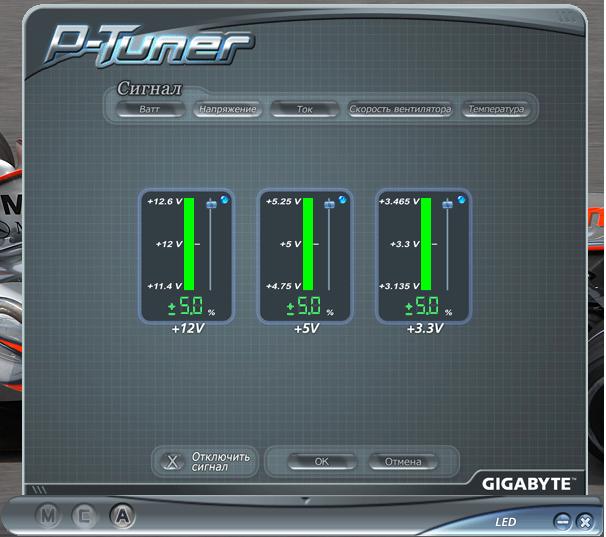

P-TUNER, регулировка аларма по шинам

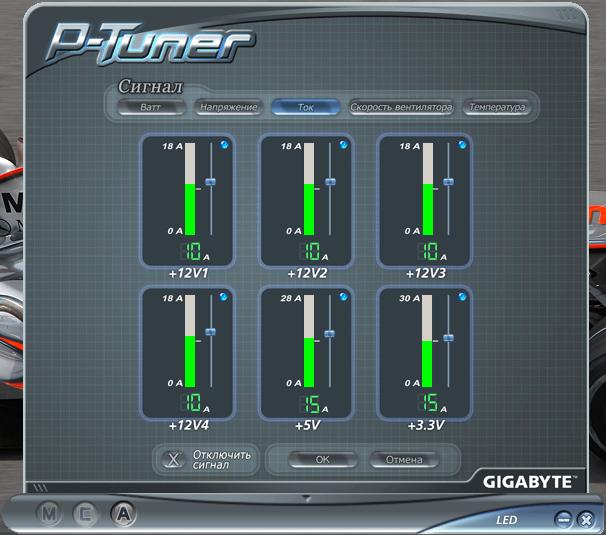

P-TUNER, регулировка порога токовой защиты

Интересное приложение к питателю, вообще говоря. Хотя справедливости ради стоит отметить, что показания встроенных датчиков-измерителей весьма условны, ориентироваться по ним можно только с известной степенью доверия. Сами понимаете – это не измерительный прибор, а, скажем так, «показометр». Тем не менее это хорошее подспорье.

Упаковка… да что упаковка? Сто раз про неё уже писали – она есть, аккуратна и многофункциональна, как всегда. Нет, не в смысле её последующих применений (кстати, не будет лишним напомнить о необходимости во многих случаях сохранять упаковочную тару как минимум до окончания гарантийного срока изделия. Ибо гарантийное обслуживание во многих случаях без оригинальной упаковки не предоставляется), а в смысле её информационной нагрузки.

Да, так вот, значит, упаковка:

Упаковочная тара GIGABYTE ODIN GT550W

Однако вернёмся к собственно блоку питания.

Вентиляция в данной модели сделана посерьёзнее, чем у многих собратьев. Помимо привычной нам вентиляционной решётки на задней стенке, на которой крепятся сетевой терминал и выключатель общего питания,

GIGABYTE ODIN GT550W, задняя стенка корпуса

блок снабжён также ещё одним воздухоотводом на боковине, со стороны радиаторов:

GIGABYTE ODIN GT550W, боковая сторона корпуса

Интересное и, вообще говоря, неизбитое решение. То есть таким образом иногда поступают производители, но не столь масштабно. Как правило, ограничиваются дюжиной прорезей в корпусе.

Вентилятор блока питания, призванный взять на себя основной труд по охлаждению системы, расположен традиционно на верхней (а может, и нижней – в зависимости от того, откуда смотреть) стороне корпуса блока питания:

GIGABYTE ODIN GT550W, вентилятор

Собственно же «карлсон» выполнен из прозрачного пластика:

«Карлсон» блока питания GIGABYTE ODIN GT550W

Внутреннее устройство блока GIGABYTE ODIN GT550W выглядит ПРАКТИЧЕСКИ традиционно, за исключением «пустяка».

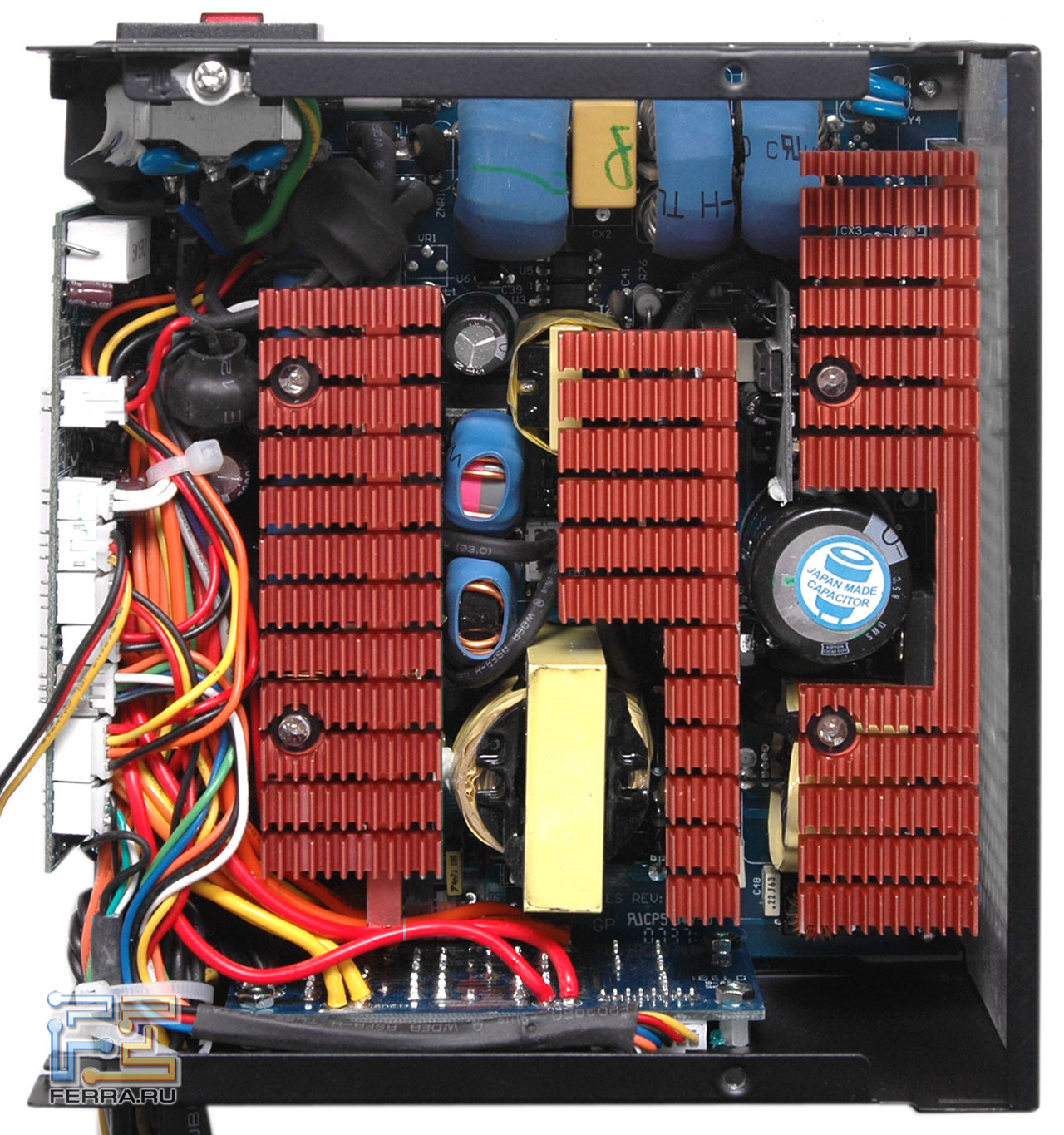

GIGABYTE ODIN GT550W, монтаж

Вроде бы всё привычно, всё на своих местах. Если бы не небольшая монтажная плата слева. Рассмотреть её можно на этом фото:

Плата управления и автоматики GIGABYTE ODIN GT550W

Эта маленькая деталь придаёт блоку питания уже некоторую «интеллектуальность». Плата не только обеспечивает управление собственно инвертором блока питания, но и отвечает за терморегуляцию.

В принципе, на этом можно пока оставить описательную часть и перейти к испытаниям. Проверка таких блоков питания на нашем стенде – дело уже привычное и обкатанное, поскольку мощности далеко не запредельные. Однако слова – словами, а мы обратимся к сухому языку цифр.

Проверка соответствия заявленных параметров реальным

Номинал напряжения

+3.3

+5

+12

-12

+5Vsb

Макс. по линиям, ампер

30,0

28,0

35,0

0,8

3,0

Комбинированные 3,3 В + 5 В линии, ватт

140,0

Макс. мощность по линиям, ватт

99,0

140,0

420,0

9,6

15,0

Учёт комбинированных линий

72,4

67,6

420,0

9,6

15,0

Макс. нагрузка

584,6

100% мощности

72,4

67,6

420,0

9,6

15,0

Ампер на 100%

21,9

13,5

35,0

0,8

3,0

Полученный вольтаж на 100%

3,28

5,42

11,99

-12,07

4,93

90% мощности

65,2

60,8

378,0

8,6

13,5

Ампер на 90%

19,7

12,2

31,5

0,7

2,7

Полученный вольтаж на 90%

3,28

5,42

11,99

-12,08

4,94

70% мощности

50,7

47,3

294,0

6,7

10,5

Ампер на 70%

15,4

9,5

24,5

0,6

2,1

Полученный вольтаж на 70%

3,28

5,44

12,00

-12,03

4,97

50% мощности

36,2

33,8

210,0

4,8

7,5

Ампер на 50%

11,0

6,8

17,5

0,4

1,5

Полученный вольтаж на 50%

3,29

5,46

12,01

-12,03

5,00

20% мощности

14,5

13,5

84,0

1,9

3,0

Ампер на 20%

4,4

2,7

7,0

0,2

0,6

Полученный вольтаж на 20%

3,30

5,48

12,01

-12,00

5,04

Мучения GIGABYTE ODIN GT550W на нашем стенде не выявили никаких нюансов, к которым можно было бы придраться. Правда, при околомаксимальных нагрузках шум вентилятора оказался несколько выше ожидаемого. Мы бы его охарактеризовали как средний.

Иных артефактов, таких как посторонние призвуки, «запах горелого сцепления», выявлено не было.

При проверке блока питания в ракурсе нагрузочных характеристик были также получены очень даже неплохие результаты:

Нагрузочные характеристики GIGABYTE ODIN GT550W

Номинал напряжения

+3.3

+5

+12

-12

+5Vsb

250 Вт нагрузки

53,0

47,5

132,0

2,4

7,5

Ампер на 100%

16,1

9,5

11,0

0,2

1,5

Полученный вольтаж на 250 Вт

3,29

5,45

12,02

-12,09

5,00

350 Вт нагрузки

54,6

42,4

240,0

3,6

10,0

Ампер на 90%

16,5

8,5

20,0

0,3

2,0

Полученный вольтаж на 350 Вт

3,29

5,45

12,00

-12,15

4,97

450 Вт нагрузки

69,0

62,0

300,0

6,0

12,5

Ампер на 70%

20,9

12,4

25,0

0,5

2,5

Полученный вольтаж на 450 Вт

3,28

5,43

11,99

-12,10

4,95

700 Вт нагрузки

99,0

110,0

480,0

6,0

12,5

Ампер на 70%

30,0

22,0

40,0

0,5

2,5

Также хотелось бы отметить чёткую и уверенную работу узла защиты – при «катаклизмах», кои мы так любим устраивать нашим испытуемым, блок питания спокойно отключался.

Ну что сказать… Вполне достойно. А что ещё есть у GIGABYTE?
